PRODUK

Rumah PRODUK Logam bukan{0}}ferus Zirkonium Butir-butir

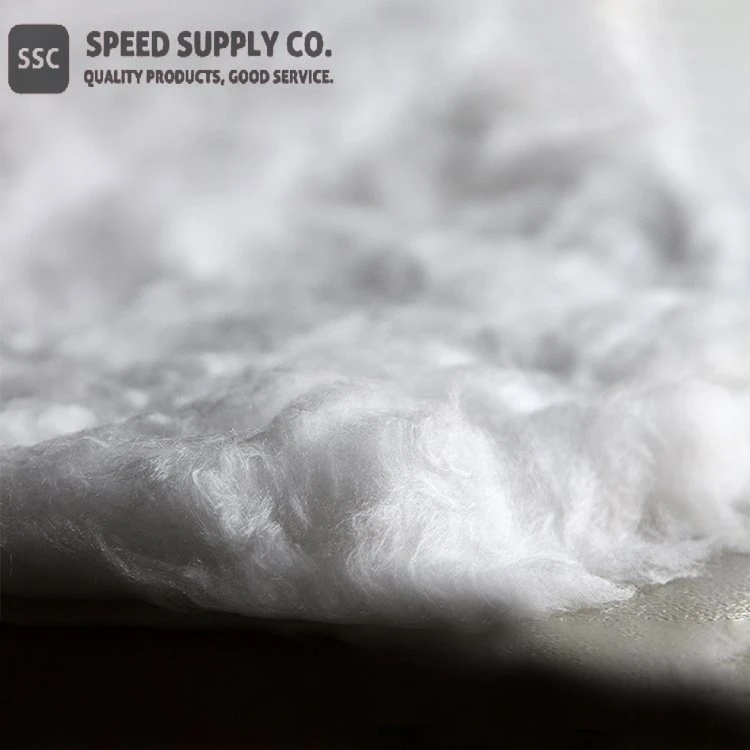

Serat Zirkonia

Komposisi: ZrO2·Y2O3

Fungsi

Komposisi:	ZrO2·Y2O3
Penampilan:	Serat atau Produk Terbentuk
Diameter gentian:	3-6 um
Kesucian:	Lebih besar daripada atau sama dengan 99.7 peratus

Penerangan Serat Zirkonia

Produk gentian zirkonia mempunyai kekuatan suhu tinggi dan rintangan yang tinggi terhadap agen kimia. Gentian zirkonia mempunyai kekonduksian terma yang paling rendah daripada mana-mana produk gentian refraktori yang terdapat di pasaran. Suhu operasi maksimum ialah 2,200 darjah dan lebur bermula pada 2,500 darjah (bergantung kepada produk). Fabrik dibina daripada filamen individu berterusan dan tidak memerlukan pengikat organik.

Terdapat dua kaedah penghasilan gentian refraktori zirkonia iaitu kaedah koloid dan kaedah prekursor.

1. Kaedah koloid

Tambah asid asetik glasier ke dalam larutan zirkonium oksiklorida untuk menjadikannya bertindak balas membentuk pemendakan zirkonium asetat putih, dehidrat dan kering untuk membuat larutan zirkonium asetat, kemudian tambah penstabil (biasanya YCl3), sejat dan pekat untuk membuat kelikatan dalam Koloid dalam julat 5-35Pa·s, koloid ini boleh digentian melalui kaedah putaran emparan atau kaedah tiupan untuk mendapatkan gentian kosong, kosong dikeringkan pada 100-110 darjah untuk memejal gentian, dan kemudian dirawat haba pada suhu yang diperlukan. Badan gentian zirkonia mengalami siri perubahan fizikal dan kimia semasa rawatan haba: air fizikal dikeluarkan pada 100-110 darjah ; pemeruapan air yang terikat secara kimia dan bahan organik dikeluarkan pada 200-300 darjah; garam zirkonium mula terurai pada 420 darjah; penjelmaan hablur ZrO2 berlaku pada 800-1000 darjah; suhu akhir rawatan haba ialah 1500-1600 darjah .

2. Kaedah perintis

Rendam gentian viscose (atau gentian asetat bersaponifikasi, gentian poliester, gentian poliamida, dll.) dalam kepekatan tertentu asid hidroklorik cair atau larutan etilenadiamina untuk mengembangkan gentian. Ia direndam dalam larutan akueus zirkonium oksiklorida (atau zirkonium asetat, zirkonium oksalat) yang mengandungi penstabil YCl3, supaya garam zirkonium memasuki "jurang" molekul gentian organik, dan cecair penjerapan permukaan dikeluarkan melalui sentrifugasi atau penyemperitan. Badan gentian organik garam zirkonium diletakkan di dalam relau di bawah keadaan khusus untuk rawatan haba, supaya bahan organik berkarbonat dan meruap tanpa terbakar. Garam zirkonium diuraikan menjadi ZrO2, dan bertindak dengan penstabil untuk menstabilkan ZrO2. Gentian ZrO2 polihabluran yang stabil diperolehi.

Gentian polihablur ZrO2 mempunyai rintangan api yang baik (titik lebur ZrO2 ialah 2590 darjah ), kekonduksian terma yang rendah, kestabilan kimia yang baik, dan rintangan kakisan yang kuat. Oleh itu, ia adalah bahan penebat haba suhu tinggi yang sangat baik.

Gentian ZrO2 boleh diproses selanjutnya menjadi pelbagai produk gentian refraktori, yang boleh digunakan sebagai bahan penebat haba suhu tinggi dan kecekapan tinggi. Sebagai contoh, ia digunakan sebagai lapisan pelbagai relau elektrik suhu tinggi, penapis logam cair, pembawa pemangkin suhu tinggi, bahan pelindung pesawat jet dan peluru berpandu, dll. Suhu perkhidmatan maksimum refraktori oksida plumbum gentian ialah 1600 darjah

Zirconia terstabil Yttria ialah semikonduktor elektrik pada suhu tinggi. Kekonduksian ini timbul daripada valens yang berbeza bagi Zr4 plus ionik dan Y3 tambah. Elektrik dijalankan pada suhu tinggi (700-800 darjah ) kerana ion oksigen teraruh untuk mengalir melalui struktur zirkonia yang stabil. Fenomena ini membentuk asas penderia oksigen zirkonia.

Bentuk lain seperti Zirconia Felt, Zirkonia Board, Zirconia Cylinder, Zirconia Powder, Zirconia Fabric dan Zirconia Knit juga tersedia. Sila hubungi kami untuk butiran lanjut.

Spesifikasi Serat Zirkonia

Indeks		ZRF{0}}	ZRF{0}}	ZRF{0}}
Ketumpatan Pukal (Kg/m3)		500~1000	1000~1500	1500~2000
Suhu Kerja Maksimum ( darjah )		1800	2000	2200
Keliatan Patah (MPa) (5 peratus Mampat)		Lebih besar daripada atau sama dengan 0.5	Lebih besar daripada atau sama dengan 1.5	Lebih besar daripada atau sama dengan 3.0
Komposisi Kimia	ZrO2 tambah Y2O3	Lebih besar daripada atau sama dengan 99.7 peratus
	SiO2 tambah Fe2O3 tambah Na2O tambah Al2O3	Kurang daripada atau sama dengan 0.3 peratus
	Penambahan Organik	0
Komposisi Fasa		Kubik ZrO2
Penampilan		putih
Purata diameter		3-6 mikron
Pekali Pengembangan Terma (10-6 K-1)		~10.5
Pengecutan Linear	1600 darjah / 2j	Kurang daripada atau sama dengan 0.5 peratus	Kurang daripada atau sama dengan 0.2 peratus	Kurang daripada atau sama dengan 0.1 peratus
Kekonduksian Terma (W/m×K)	350 darjah	Less than or equal to 0.06	Kurang daripada atau sama dengan 0.08	Kurang daripada atau sama dengan 0.10
	1000 darjah	Kurang daripada atau sama dengan 0.09	Kurang daripada atau sama dengan 0.12	Kurang daripada atau sama dengan 0.15
	1500 darjah	Kurang daripada atau sama dengan 0.15	Kurang daripada atau sama dengan 0.18	Kurang daripada atau sama dengan 0.21
Saiz Piawai Papan Panjang×Lebar×Tebal (mm)		100×100×20; 200×300×40; 600×400×50 shpes dan saiz lain boleh disesuaikan.
